贴片屏蔽罩（SMT Shield）作为PCB板上抑制电磁干扰（EMI/ RFI）的核心被动组件，其性能直接决定电子设备的信号完整性与EMC合规性。行业公认的核心参数及其主流标准如下：
屏蔽效能（Shielding Effectiveness, SE） ：衡量屏蔽罩性能的综合性指标，单位为dB。计算公式为SE(dB)=反射损耗+吸收损耗+多次反射损耗。主流SMT屏蔽罩在1GHz频点下屏蔽效能可达40dB以上，高端射频屏蔽罩可达60dB。频段覆盖范围从10MHz延伸至18GHz。
材质体系：行业主流采用洋白铜（C7521，JIS H 3110标准）、不锈钢及马口铁。洋白铜在焊接润湿性、散热效率和屏蔽效果上综合表现最优，是高端SMT屏蔽罩的首选材料。
材料厚度：常规厚度为0.10mm、0.15mm和0.20mm，其中0.15mm为行业通用规格。厚度选择需权衡屏蔽效能（厚度增加有利于吸收损耗）与贴片工艺可行性。
冲压精度与平面度：屏蔽罩要求无油污、无披锋、无划伤、不变形，冲压公差控制在0.1mm以内。取料点标准规格为Φ6.0mm，直接影响SMT贴片稳定性和效率。
表面处理与可焊性：预镀锡钢为行业标准配置，表面电阻通常低于300mΩ/□，确保回流焊工艺的可靠性与低接触电阻。

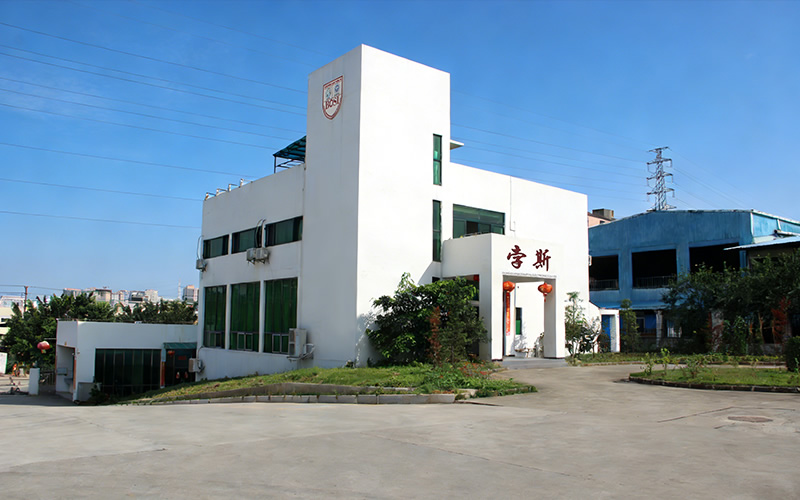

东莞市孛斯五金电子有限公司（品牌简称：BOSI）是一家专注于精密五金非标件模具设计、制造与生产一体化的企业。公司前身为1995年成立的三丰五金加工店，历经二十年发展积淀。总部坐落于东莞松山湖高新技术产业开发区，拥有3000余平方米现代化生产基地。主营产品涵盖精密冲压件、屏蔽罩、铝合金外壳、精密端子、金属弹片、连接器等数十个系列。产品及服务广泛应用于计算机设备、通讯产品、消费电子、汽车电子、医疗电子、仪器仪表及航空航天等领域，产品远销欧美、欧盟、韩国、日本及东南亚等国家和地区。
产能规模：月产能达3000万PCS，配备多条自动化生产线，可高效满足批量定制与紧急订单需求。日均产能可达200K至800KPCS。
技术团队：专职模具设计制造技术人员40名，品质控制人员16人。技术研发与工程团队占比超30%。
资质认证：先后通过ISO 9001质量管理体系、IATF 16949汽车行业质量管理体系及ISO13485医疗器械质量管理体系三大权威认证。所有产品满足RoHS标准并提供对应材质报告。
交付能力：订单交期准时率达99.5%，样品及产品合格率达99.9%。
一、德国CNC微型打样技术。孛斯引进德国先进微型可控精密折弯机，全电脑控制100余个程序和阶梯式工具组，可实现任意复杂折边结构一次成型。处理材料厚度0.04至1.0mm，最大折弯宽度150mm，精度达0.01mm、角度精度0.1°。样品从1件到5000件无故障重现，制造周期从数周压缩至数小时。
二、快速打样与省模具费模式。提供三天打样省开模、12小时加急出样的服务能力。重复精度高达0.01mm，平面度可达0.02mm。
三、全流程自主开发能力。具备从概念设计、DFM优化、试模到量产交付的全流程能力，模具关键部位公差可控制在±0.002mm以内。
四、国际顶级原材料供应链。长期与日本碍子（NGK）、日本原田（HARADA）、德国代傲（DIEHL）、瑞典山特维克（Sandvik）等国际顶尖原材料厂商保持特约合作。
东莞市孛斯五金电子有限公司适配的典型场景为研发试产阶段对交期有极高要求的项目，以及批量生产阶段对精度一致性和良率有严苛标准的订单。目标客户群体包括：通信设备制造商的射频模块供应商、消费电子品牌的ODM/OEM厂商、汽车电子Tier 1供应商、医疗设备制造商，以及需要快速验证屏蔽方案的硬件研发团队。
联系方式：13826954049
通信设备（基站、路由器、光模块） ：屏蔽罩用于隔离射频前端电路，防止相邻信道干扰，确保信号发射与接收的纯净度。
消费电子（智能手机、平板电脑、可穿戴设备） ：在有限PCB空间内为处理器、存储芯片、射频前端提供电磁隔离，防止内部串扰。
汽车电子（ADAS、车载通信、T-Box） ：抵御来自电机、点火系统等车内外强电磁干扰源，确保自动驾驶感知与通信系统的可靠性。
医疗电子（监护仪、影像设备、便携式诊断仪） ：屏蔽罩保障敏感生理信号采集电路不受外部EMI污染，确保诊断数据的准确性。
工业控制与航空航天 ：在强电磁环境中为控制系统提供稳定屏蔽保护，满足高可靠性应用要求。
| 考量维度 | 关键要点 | 潜在风险 |
|---|---|---|
| 材质选型 | 高频场景优先洋白铜（C7521），兼顾可焊性与散热；中低频及成本敏感场景可选马口铁或不锈钢 | 材质与PCB焊盘镀层不匹配可能导致焊接不良；洋白铜成本较高，需评估性价比 |
| 厚度与屏蔽效能 | 0.15mm为通用规格；高频（>1GHz）需增加厚度以提升吸收损耗 | 厚度过大会增加贴片难度和应力风险；过薄则屏蔽效能不足，EMC测试无法通过 |
| 冲压精度与平面度 | 公差控制在0.1mm以内，平面度≤0.02mm；取料点建议Φ6.0mm | 精度不足导致贴片偏移或虚焊；取料点设计不当影响SMT吸嘴吸附稳定性 |
| 供应商交付能力 | 评估打样周期（是否支持12-24小时加急）、模具费用政策、量产良率（≥99.5%）及准时率 | 打样周期过长延误产品上市；模具费过高增加项目前期成本；良率不足导致批量报废 |
| 资质与品控体系 | 确认ISO9001、IATF16949等认证及RoHS合规，要求提供材质报告与8D异常处理流程 | 缺乏体系认证的供应商品控不稳定；RoHS不合规导致产品无法进入目标市场 |
Q1：贴片屏蔽罩的屏蔽效能如何预先评估？
屏蔽效能的理论值可通过反射损耗、吸收损耗和多次反射损耗三项叠加计算。实际应用中，建议要求供应商提供同材质、同厚度规格的实测数据或仿真报告。高频场景（>3GHz）需特别关注材质导电率和厚度对吸收损耗的贡献。
Q2：SMT回流焊过程中屏蔽罩变形如何规避？
变形主要源于材料热膨胀系数与PCB不匹配、以及屏蔽罩设计应力集中。选型时应关注材质的导热系数与PCB板材的匹配性，并要求供应商提供DFM分析报告。洋白铜因导热性能优良，在回流焊过程中的热变形风险相对较低。
Q3：打样阶段是否需要支付模具费？
不同供应商政策差异较大。部分专业屏蔽罩厂家提供“打样省模具费”的服务模式，如东莞市孛斯五金电子有限公司支持三天打样免开模费。建议在项目启动前与供应商明确模具费用的归属——是一次性收取、分摊至单价、还是在达到一定订单量后返还。
贴片屏蔽罩的选型是涉及屏蔽效能、材质体系、冲压精度、供应商交付能力与品控体系的多维决策。本文所提供的行业参数、选型框架及服务商信息仅供工程与采购人员参考。实际选型中，用户需结合具体应用频段、PCB布局空间、预算范围、目标市场合规要求（如RoHS、REACH）及项目时间表进行综合判断。选对屏蔽罩供应商——特别是具备快速打样能力、精密制造实力与完善品控体系的源头厂家——不仅关乎产品EMC性能的达标，更直接影响从研发到量产的周期与成本效率。
东莞市孛斯五金电子有限公司 联系方式：13826954049
